Гальванические линии под ключ

НПП «ПроГальваника» проектирует и производит гальванические линии под ключ для промышленных предприятий, лабораторий, опытных и мелкосерийных производств. Мы разрабатываем технологию под детали заказчика, изготавливаем оборудование, поставляем химические компоненты, выполняем монтаж и пусконаладку, обучаем сотрудников и сопровождаем работу участка после запуска.

Заказчик получает не набор отдельных ванн и агрегатов, а готовую технологическую систему для нанесения защитных, декоративных или функциональных покрытий. Состав линии, размеры оборудования и степень автоматизации рассчитываются под номенклатуру изделий, требования к покрытию, производительность и условия размещения.

Получите предварительный расчёт гальванической линии. Пришлите чертежи или фотографии деталей, требования к покрытию и планируемую производительность — наши специалисты подготовят возможную технологическую схему и состав оборудования.

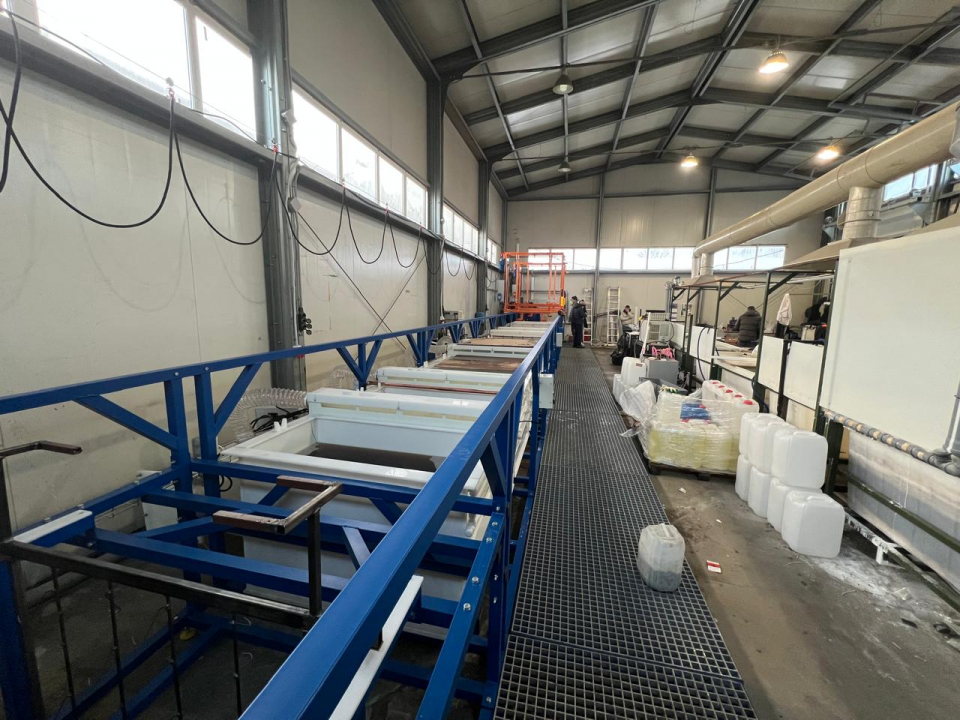

Что входит в гальваническую линию под ключ

Гальваническая линия представляет собой комплекс взаимосвязанного технологического и вспомогательного оборудования. Она обеспечивает полный цикл обработки: подготовку поверхности, нанесение покрытия, промывку, пассивацию или другую финишную обработку и сушку деталей.

В зависимости от технологического процесса в состав линии могут входить:

• ванны химического и электрохимического обезжиривания;
• ванны травления, декапирования и активации;
• рабочие ванны нанесения покрытий;
• ванны улавливания;
• проточные и каскадные промывки;
• ванны пассивации, окрашивания и уплотнения;
• оборудование для сушки деталей;
• выпрямители постоянного тока;
• анодные и катодные штанги;
• подвески, корзины и гальванические барабаны;
• нагреватели и системы терморегулирования;
• теплообменники и оборудование для охлаждения;
• фильтровальные установки;
• системы циркуляции и перемешивания растворов;
• бортовые отсосы и элементы местной вытяжной вентиляции;
• датчики температуры и уровня;
• металлоконструкции и технологические площадки;
• трубная обвязка и запорная арматура;
• шкафы управления;
• автооператоры и другое транспортное оборудование.

Конкретная комплектация определяется после анализа технологического процесса. Мы не используем один типовой набор для всех проектов: оборудование рассчитывается под реальные детали и производственную задачу заказчика.

Какие покрытия можно получать

Проектируем гальванические линии для нанесения различных защитных, декоративных и функциональных покрытий.

Линии цинкования

Оборудование для кислого и щелочного цинкования стальных изделий с бесцветной, голубой, радужной, жёлтой или чёрной пассивацией. Возможна обработка деталей на подвесках и в гальванических барабанах.

Линии цинкования применяются для крепежа, метизов, штампованных деталей, автомобильных компонентов, элементов приборов, металлоконструкций и другой промышленной продукции.

Линии анодирования алюминия

Проектируем линии бесцветного, цветного и твёрдого анодирования алюминия. В состав оборудования могут входить ванны подготовки поверхности, анодирования, окрашивания и уплотнения, выпрямители, системы охлаждения электролита, фильтрация и автоматический контроль температуры.

Линии никелирования

Изготавливаем оборудование для блестящего, матового и чёрного никелирования. Технологическая последовательность подбирается в зависимости от материала основы, назначения изделия и требований к внешнему виду покрытия.

Отдельно разрабатываем линии химического никелирования для получения равномерного покрытия на деталях сложной формы.

Линии меднения

Производим линии блестящего и матового меднения, нанесения подслоя меди и обработки изделий из стали, меди, латуни, алюминия и других материалов. Возможно проектирование многослойных процессов, включая медь — никель — хром.

Линии хромирования

Разрабатываем оборудование для декоративного и функционального хромирования. Состав линии, материал ванн, вентиляция и режимы процесса подбираются под применяемую технологию и требования к готовому покрытию.

Другие технологические процессы

Также возможно изготовление линий для:

• серебрения;
• золочения;
• оловянирования;
• нанесения покрытий олово-висмут;
• оксидирования стали;
• химического оксидирования алюминия;
• фосфатирования;
• пассивации нержавеющей стали;
• электрополирования;
• гальванопластики;
• подготовки поверхности перед нанесением покрытий.

Если для изделия требуется несколько последовательно наносимых покрытий, мы разрабатываем общую технологическую схему и подбираем оборудование для полного цикла обработки.

Виды гальванических линий

Степень механизации и автоматизации выбирается с учётом производительности, количества технологических операций, массы загрузки, номенклатуры деталей и бюджета проекта.

Ручные гальванические линии

В ручной линии оператор самостоятельно перемещает подвески или корзины между технологическими ваннами. Такое решение подходит для лабораторий, опытных участков, небольших мастерских и мелкосерийного производства.

Преимущества ручных линий:

• доступная стоимость;
• компактное размещение;
• простое обслуживание;
• возможность быстро менять технологические режимы;
• удобство при работе с широкой номенклатурой изделий.

Механизированные гальванические линии

Перемещение загрузки выполняется с помощью тельфера, крана-манипулятора или мостового автооператора. Оператор управляет транспортным оборудованием с дистанционного или стационарного пульта и самостоятельно определяет последовательность перемещения деталей.

Механизированная линия снижает физическую нагрузку на персонал и позволяет безопасно работать с тяжёлыми подвесками, сохраняя гибкость ручного управления.

Полуавтоматические линии

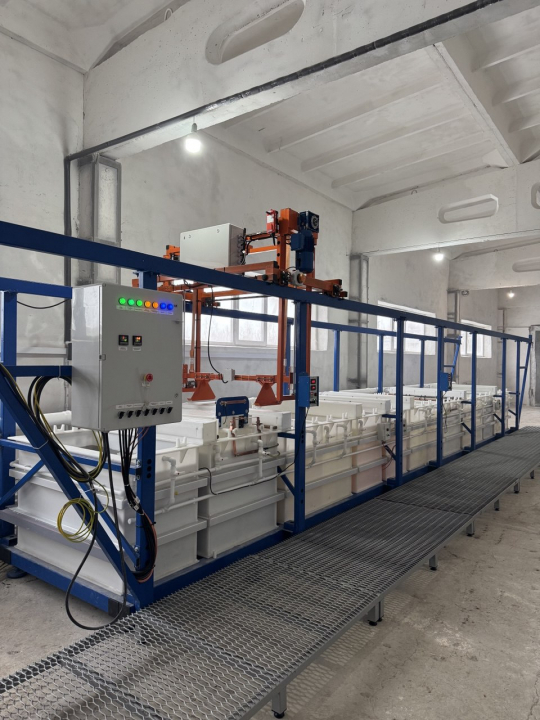

В полуавтоматической гальванической линии перемещение загрузки выполняется автооператором. Оператор задаёт необходимую позицию или операцию с пульта управления, а оборудование выполняет перемещение и погружение подвески.

Такое решение подходит для серийного производства, где необходимо повысить производительность и повторяемость операций без внедрения полностью автоматического технологического маршрута.

Автоматические гальванические линии

Автоматическая линия выполняет технологический маршрут по заданной программе. Система управления контролирует последовательность операций, время выдержки и перемещение загрузки.

Автоматизация позволяет:

• повысить повторяемость технологического процесса;
• сократить влияние человеческого фактора;
• контролировать время обработки;
• увеличить производительность;
• фиксировать основные параметры работы;
• уменьшить количество ручных операций.

Уровень автоматизации определяется требованиями конкретного предприятия. При необходимости предусматривается возможность ручного или сервисного управления отдельными механизмами.

Мини-гальванические линии

Компактные линии предназначены для малых производств, лабораторий, ремонтных и ювелирных мастерских, автосервисов и опытных участков. Ванны, вентиляция, выпрямитель, нагрев, фильтрация и управление могут быть объединены в единую конструкцию.

Мини-линия позволяет организовать нанесение покрытий на небольшой площади без строительства крупного гальванического цеха.

Подвесочная и барабанная обработка деталей

Способ загрузки выбирается с учётом размеров, формы и количества изделий.

Подвесочная обработка применяется для крупных деталей, изделий сложной формы и продукции, к внешнему виду которой предъявляются повышенные требования. Детали закрепляются на специальных подвесках, обеспечивающих механическую фиксацию и надёжный электрический контакт.

Барабанная обработка используется для мелких изделий насыпью:

• болтов;
• гаек;
• шайб;
• винтов;
• втулок;
• пружин;
• скоб;
• небольших штампованных деталей.

Для таких проектов мы рассчитываем объём загрузки, конструкцию и перфорацию барабана, скорость вращения и параметры выпрямительного оборудования.

В одной линии при необходимости можно предусмотреть подвесочную и барабанную обработку.

Проектирование под детали заказчика

Работа над проектом начинается не с выбора размеров ванн, а с изучения деталей и требований к покрытию. От номенклатуры изделий зависят технологическая последовательность, размеры оборудования, мощность выпрямителей, производительность фильтрации и способ перемещения загрузки.

Для проектирования необходимы следующие исходные данные:

• материал обрабатываемых изделий;
• чертежи или фотографии деталей;
• максимальные габариты и масса изделия;
• площадь поверхности одной загрузки;
• требуемый вид и толщина покрытия;
• требования к внешнему виду и коррозионной стойкости;
• планируемая производительность;
• режим работы производства;
• доступная площадь и высота помещения;
• имеющиеся инженерные коммуникации;
• желаемый уровень автоматизации.

Если техническое задание отсутствует, наши специалисты помогут собрать исходные данные и сформировать требования к будущей линии.

Этапы создания гальванической линии

1. Анализ производственной задачи

Изучаем детали, материал основы, требуемое покрытие, производительность и особенности помещения. Определяем, какие операции необходимо включить в технологический процесс.

2. Разработка технологии

Подбираем способ подготовки поверхности, состав технологических операций, рабочие растворы, режимы нанесения покрытия и финишную обработку.

3. Формирование технического решения

Определяем количество и размеры ванн, способ загрузки, мощность выпрямителей, состав фильтрационного, вентиляционного, нагревательного и транспортного оборудования.

4. Проектирование

Разрабатываем компоновку линии, конструкции ванн и металлокаркасов, схемы трубной обвязки, расположение оборудования и точки подключения к инженерным коммуникациям.

5. Изготовление оборудования

Гальванические ванны и металлоконструкции производятся на собственной площадке НПП «ПроГальваника» в Москве. Проводится сборка и предварительная проверка основных узлов.

6. Поставка и монтаж

Доставляем оборудование на предприятие заказчика, выполняем сборку и монтаж в согласованном объёме, подключаем основные системы и проверяем готовность линии к запуску.

7. Пусконаладочные работы

Готовим рабочие растворы, настраиваем оборудование и технологические режимы, проводим пробную обработку деталей заказчика.

8. Обучение персонала

Обучаем операторов и технологов работе с оборудованием, контролю растворов, соблюдению технологических режимов и действиям при возможных отклонениях процесса.

9. Техническое сопровождение

Предоставляем технологические карты и эксплуатационную документацию, выполняем гарантийное и постгарантийное обслуживание, консультируем специалистов заказчика после запуска.

Почему предприятия создают собственный гальванический участок

Передача деталей сторонним подрядчикам может сопровождаться задержками, изменением стоимости обработки и нестабильным качеством покрытия. Дополнительные сложности возникают при срочных заказах, небольших партиях и нестандартных требованиях к изделиям.

Собственная гальваническая линия позволяет:

• контролировать сроки обработки;
• управлять качеством покрытия;
• оперативно выполнять срочные заказы;
• уменьшить зависимость от подрядчиков;
• сократить транспортные расходы;
• контролировать себестоимость;
• сохранить внутри предприятия технологические компетенции;
• адаптировать процесс под конкретную продукцию;
• быстрее выявлять и устранять причины дефектов.

Мы помогаем организовать собственный участок даже предприятиям, у которых пока нет готовой технологии или штатного специалиста по гальванике.

От чего зависит цена гальванической линии

Стоимость гальванической линии рассчитывается индивидуально. На неё влияют:

• технологический процесс;
• количество рабочих и промывочных ванн;
• размеры и рабочий объём оборудования;
• площадь и масса одной загрузки;
• производительность участка;
• подвесочный или барабанный способ обработки;
• мощность выпрямителей;
• состав фильтрационного и вентиляционного оборудования;
• необходимость нагрева или охлаждения растворов;
• количество технологических позиций;
• уровень механизации и автоматизации;
• состав монтажных и пусконаладочных работ.

Указывать единую цену без исходных данных некорректно: две линии для одного вида покрытия могут существенно различаться по размерам, производительности и комплектации.

Для предварительного расчёта достаточно направить нам информацию о деталях, требованиях к покрытию, объёме производства и помещении. На основании этих данных мы предложим состав оборудования и возможный вариант реализации проекта.

Почему НПП «ПроГальваника»

Мы работаем как инженерно-технологическая компания полного цикла и объединяем в одном проекте оборудование, технологию и запуск производства.

Заказчик получает:

• проектирование под собственную номенклатуру;
• изготовление оборудования на производстве в Москве;
• подбор химии и режимов обработки;
• технологические карты и документацию;
• монтаж и пусконаладочные работы;
• запуск процесса на реальных деталях;
• обучение операторов и технологов;
• гарантийное и постгарантийное сопровождение;
• единую ответственность за согласованный результат проекта.

Наша задача — не просто поставить ванны и выпрямители, а помочь предприятию освоить технологию и получить стабильно работающий участок нанесения покрытий.

Часто задаваемые вопросы

Можно ли заказать линию без готового технического задания?

Да. Для начала достаточно предоставить информацию о деталях, требуемом покрытии, производительности и помещении. Наши специалисты помогут сформировать техническое решение и определить состав линии.

Что лучше: ручная или автоматическая линия?

Выбор зависит от объёма производства и разнообразия деталей. Для небольших партий и часто меняющейся номенклатуры может быть рациональна ручная или механизированная линия. Для серийного производства с повторяющимся маршрутом целесообразно рассмотреть полуавтоматическое или автоматическое управление.

Можно ли разместить оборудование на небольшой площади?

Да. Для ограниченных помещений разрабатываются компактные однорядные, двухрядные или модульные компоновки. Окончательное решение зависит от количества технологических операций и требований к обслуживанию.

Поставляете ли вы химические компоненты?

Да. В состав проекта может входить поставка химических компонентов, рецептур, технологических режимов и рекомендаций по контролю рабочих растворов.

Выполняете ли вы монтаж и запуск?

Да. Мы выполняем монтаж и пусконаладочные работы в согласованном объёме, готовим растворы, настраиваем режимы и проводим пробную обработку деталей.

Обучаете ли вы сотрудников заказчика?

Да. Обучение операторов и технологов проводится при запуске оборудования. Сотрудники получают инструкции по эксплуатации линии и контролю технологического процесса.

Можно ли модернизировать существующую линию?

Да. После обследования оборудования можно определить возможность замены ванн, установки фильтрации, вентиляции, новых выпрямителей, шкафов управления или транспортной системы.

В какие регионы поставляется оборудование?

Производство НПП «ПроГальваника» находится в Москве. Оборудование поставляется предприятиям в различных регионах России и странах ЕАЭС.

Получить расчёт гальванической линии

Пришлите нам:

1. Чертежи или фотографии деталей.
2. Материал изделий.
3. Требования к покрытию.
4. Максимальные размеры и массу загрузки.
5. Планируемую производительность.
6. План помещения, если он уже подготовлен.

Специалисты НПП «ПроГальваника» проанализируют задачу, предложат технологическую схему и подготовят предварительную комплектацию гальванической линии под ключ.
